Modbus2MQTT

IoT

Modbus协议广泛应用于工控和物联网领域，最常见的场景是上位机或PLC通过Modbus协议访问其他设备，上位机可以是工控机，也可以是树莓派这样的嵌入式系统，可以通过Modbus Poll这样的传统软件，也可以自己编程实现，不过这些都太重了，在评估了多款市售的嵌入式成品后，我们终于找到了理想的产品。

Modbus转MQTT的Python实现

下面是用Python实现的Modbus转MQTT的框架代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import paho.mqtt.client as paho       #MQTT Library
import modbus_tk.modbus_tcp as mt      #Modus Library
ACCESS_TOKEN='xxxxxxxxxx'         #Token of MQTT Broker
broker="xxxxxxxx"         #host name
port=1883            #MQTT listening port
master = mt.TcpMaster("192.168.1.75", 502)   #ModbusTCP Client
master.set_timeout(1.0)
client1= paho.Client("control1")           #create client object
client1.username_pw_set(ACCESS_TOKEN)        #access token from thingsboard device

while True:
  data_sam = master.execute(slave=1, function_code=3, starting_address=50, quantity_of_x=16,output_value=0) #Read modbus TCP
  list_data = list(data_sam)
  payload="JSON of Modbus data"    #基于Modbus数据组装JSON格式MQTT消息
  ret= client1.publish("v1/devices/me/telemetry",payload) #topic- v1/devices/me/telemetry

以上是最基本的框架，工程中要采用完备的try catch机制来处理可能出现的各种异常。

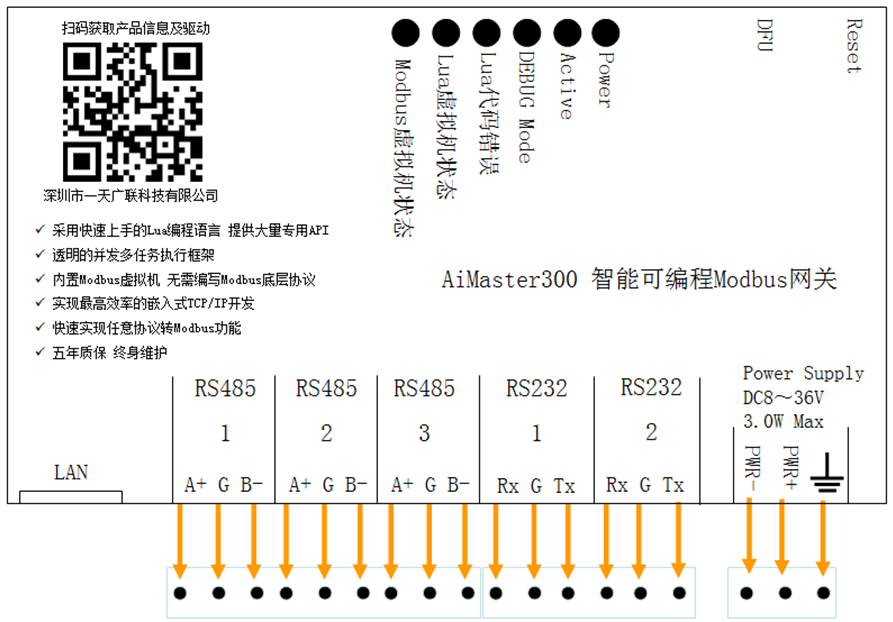

可编程嵌入式网关

AiMaster300是采用Lua语言的可编程物联网网关。产品硬件采用：32位CPU/32M内存/3个RS232、RS485通用的串口/可选带温度补偿的时钟模块 。

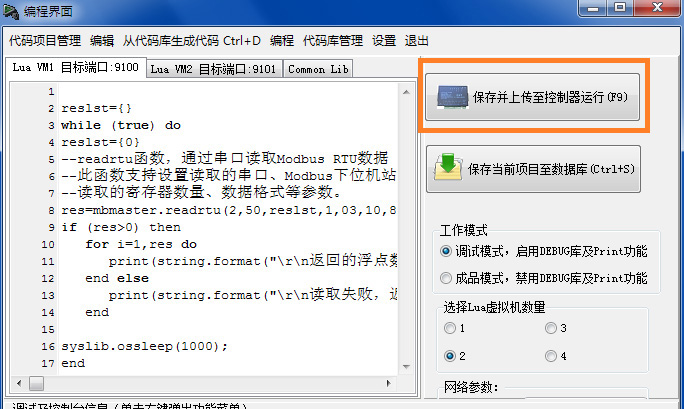

AiMaster300以写语句，调函数方式编程，采用了与高级语言（C#,Delphi,VB)类似编程思路。其软件框架支持：多线程编程，串口编程， TCP/IP和UDP编程，SQL数据库接口（可执行SQL语句和存储过程），Modbus主从机功能库，mqtt协议库，JSON函数库等。同时还提供大量的专业的数据转换和处理函数。
AiMaster系列产品通过以太网编程调试，无需编程线和SDK，支持透明式多任务系统，零代码实现多个控制任务同时运行。
Lua语言为AiMaster300产品带来了远超传统PLC的灵活性，可以迅速实现想法和创意，使之前需要几周甚至几个月的开发项目，缩短至几个小时。

看上去象是Lua魔改的嵌入式系统，很强大，内置了很多函数库，不过还是太重了。

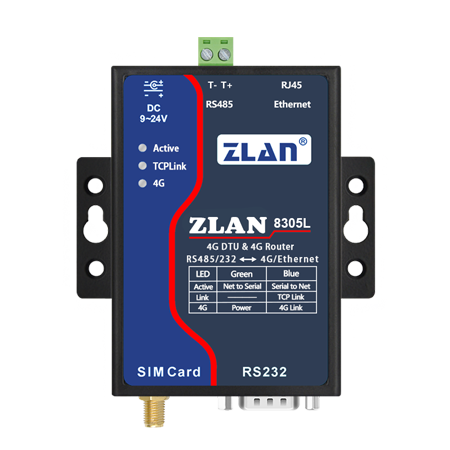

存储型Modbus转MQTT嵌入式网关

这才是理想中的产品，价格便宜，稳定够用。

-数据采集支持RS232/485接口转网口/4G，可以和卓岚云对接。
-支持Modbus RTU/DLT645设备转JSON/MQTT格式。
-数据采集支持阿里云/ONENET/百度云/腾讯云/卓岚云等各大云平台。
-耐高温-在85度高温下流畅播放视频。
-支持MQTT协议、JSON格式上传，采用MQTT为基础的协议和服务器建立连接，采用订阅发布的形式进行数据通讯，支持Modbus RTU/DLT645设备转JSON/MQTT格式 支持非标串口协议转JSON+ MQTT。
-支持将特定的Modbus寄存器内容转化为JSON格式定时主动上发，可在JSON格式中加入设备ID，方便云端识别设备。
-数据采集支持RS232/485接口转网口/4G，可以和各大云平台对接。
-支持阿里云,百度云,OneNet,华为云,腾讯云,卓岚云,私有云等各云平台。
-支持主动查询Modbus/645仪表。
-支持网关自动采集数据，定时上发数据。
-支持HTTP POST+JSON和HTTP GET JSON数据,支持上传时间、设备ID等数据格式。
-支持在JSON格式中加入设备ID，方便云端识别设备。
-支持无符号数据和有符号数据，支持小数点表示，支持4字节长度数据。所有配置都可以界面化配置完成，用户自主配置无需定制。
-自定义注册包心跳包，支持远程配置和升级维护。

零代码配置，只要熟悉MQTT和Modbus很快可以配置好，有完善的续传机制，实测稳定可靠，如果有PoE版就更好了。
